图 2 ：单台YHGPY高压试验变压器工作原理示意图

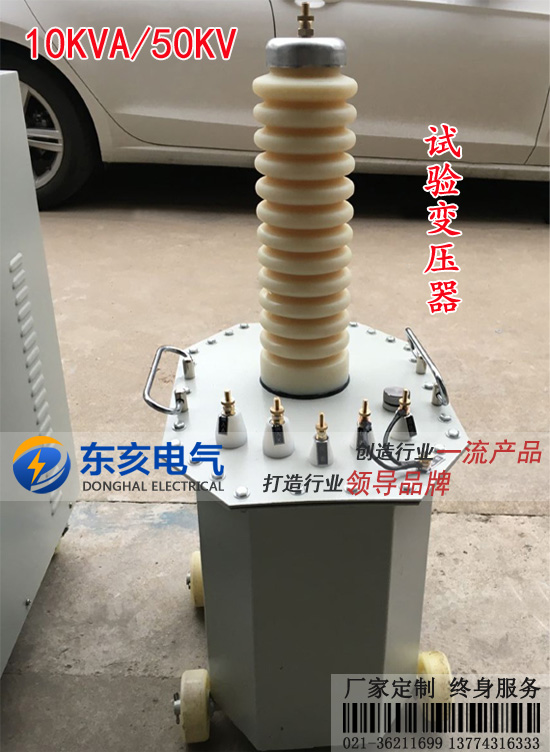

  在试验变压器中：a、x为低压输入端；A、X 为高压输出端；E、F为仪表测量端。
做直流365bet代理_预付365商城下载_365体育推荐 和泄漏试验使用接线方法见图3

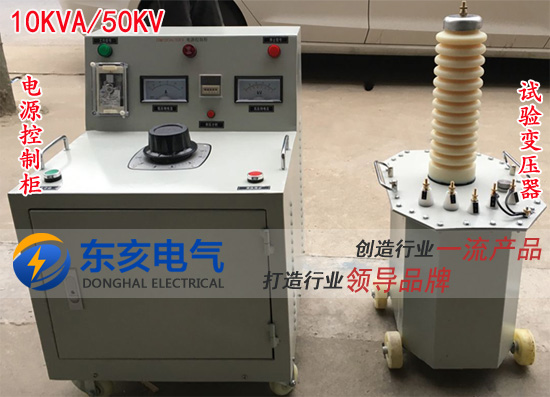

  YHGPY-20KVA/100KV交直流高压试验变压器，应把高压硅堆短路杆从套管中抽出，使试验变压器为直流输出状态。做直流泄漏试验前，先根据泄漏试验中输出端断路电流不超过高压硅堆的最大整流为宜，选择好限流电阻（水电阻）的阻值，再根据被试品对直流高压波形的要求选择好高压滤波电容的电容值。为了提高对被试品施加电压的测量精度，应在高压侧接入FRC阻容分压器来测量压。

                 图 3：直流泄漏试验使用接线原理示意图
           R- 限流电阻； C- 高压滤波电容； Zx- 被试品； G- 硅堆短路杆；
          FRC- 阻容分压器；V- 分压器高压表；uA- 微安表；D- 高压整流硅堆。
  按照图3所进行的直流泄漏试验接好工作线路。试验变压器的高压绕组的X端（高压尾）、仪表测量绕组的F 端、试验变压器的外壳以及电源控制箱（台）的外壳必须可靠接地。
  从零位开始按顺时针方向匀速旋转调压器手轮升压。（升压方式有：快速升压法即20S逐级升压法；慢速升压法，即60S逐级升压法；级慢速升压法供选用）电压从零开始按选定的升压速度升到您所需额定试验电压或额定直流电流下的参考电压。试验中应严密注意直流高压表、泄漏电流表指示以及被试品的情况。试验完毕后，应讯速均匀将高压降至零位，按一下停止按钮，高压、低压输出停止，然后切断电源。此时应用直流高压放电棒给被试品及试验装置本身充分放电。
直流泄漏试验操作过程注意事项：
◆ 试验人员应做好责任分工，设定好试验现场的安全距离，仔细检查好被试品及试验变压器的接地情况，并设有专人监护安全及观察被试品状态工作。
◆ 被试品做试验前，应拆除所有对外连线，并充分放电，主要部位应清除干净，保持绝对干燥，以免损坏被试品及带来试验数值的误差。
◆ 对于大容量试品（电容器、超长电缆等）试验时应缓慢升压，防止被试品的充电电流过大而烧坏微安表，必要时应分级加压分别读取各电压下微安表的稳定读数。
◆ 试验过程中，应严密监视被试品、微安表及试验装置等，一旦发生闪烁、击穿等现象应立即降压，切断电源，并查明原因。
工频365bet代理_预付365商城下载_365体育推荐 试验使用方法及注意事项 ：

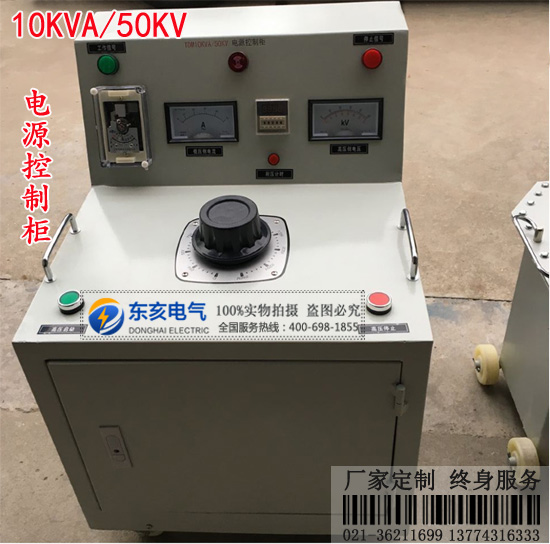

◆YHGPY系列高压试验变压器做工频365bet代理_预付365商城下载_365体育推荐 试验前，先接好连接线后接电源，接通电源后，打开电源开关，红色零位指示灯亮，按一下启动按钮，绿色指示灯亮，表示试验变压器已接通控制电源，按升压按钮开始升压,升压升到您所需额定试验电压后，松下按钮，按一下计时按钮【时间可自行设定】,计时完毕蜂鸣器开始闪鸣并自动降压，降压灯亮。降压完毕后回零灯亮，低压输出停止，切记要到回零灯亮后才能调换被试品线。然后切断电源线，试验完毕。

◆ 工频365bet代理_预付365商城下载_365体育推荐 试验操作过程注意事项

2、被试品主要部位应清除干净，保持绝对干燥，以免损坏被试品和带来试验数值的误差。

3、对大型设备的试验，一般都应先进行试验变压器的空升试验，即不接试品时升压至试验电压。

4、做365bet代理_预付365商城下载_365体育推荐 试验时升压速度不能过快，并防止突然加压，例如调压器不在零位的突然合闸，也不能突然断电，一般应在调压器降至零位时分闸。

5、在升压或365bet代理_预付365商城下载_365体育推荐 试验过程中，如发现下列不正常情况，电压、电流表数据波动很大，被试品发出不正常响声，发现绝缘有烧焦或冒烟现象，应立即降压，切断电源，停止试验并查明原因。
